輸送上料系列

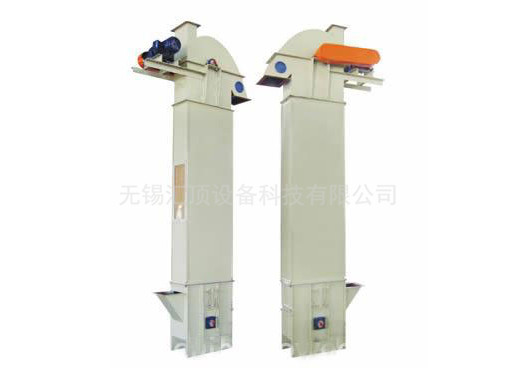

斗式提升機
發布時間：2018-06-05 點擊次數：4423 次
斗式提升機設備概述
斗式提升機適用于低處往高處提升，物料投入提升機料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型設備使用廣，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、制藥、飼料、塑料、化工、冶金、陶瓷、建筑等行業。
斗式提升機工作原理
該機主要由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）。料斗把物料從下面的儲藏槽中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
斗式提升機主要特點
1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3、運行可靠性好，設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。
4、提升高度高，提升機運行平穩，因此可達到較高的提升高度。
5、使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。
6、本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。
斗式提升機技術參數
斗式提升機適用于低處往高處提升，物料投入提升機料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型設備使用廣，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、制藥、飼料、塑料、化工、冶金、陶瓷、建筑等行業。
斗式提升機工作原理
該機主要由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）。料斗把物料從下面的儲藏槽中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
斗式提升機主要特點
1、驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。
2、提升范圍廣，這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
3、運行可靠性好，設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。
4、提升高度高，提升機運行平穩，因此可達到較高的提升高度。
5、使用壽命長，提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。
6、本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。
斗式提升機技術參數
| 斗提機型號 | TD-100 | TD-160 | TD-250 | TD-315 | ||||||||||
| 料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
| 料斗容積L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
| 料斗運行速度m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
| 滾筒轉速r/min | 67 | 67 | 61 | 61 | ||||||||||
| 斗提機型號 | TD-400 | TD-500 | TD-630 | |||||||||
| 料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
| 輸送量m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
| 料斗容積L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
| 料斗運行速度m/s | 1.8 | 1.8 | 2.0 | |||||||||
| 滾筒轉速r/min | 55 | 55 | 48 | |||||||||
